Understanding Fluid Viscous Damper Technology

A fluid viscous damper consists of three main components: a precision-machined steel or aluminum housing, a free-floating inertia ring, and high-viscosity silicone fluid sealed within the housing. When the engine crankshaft experiences torsional twisting from cylinder firing, the outer housing rotates with the crankshaft while the inertia ring attempts to maintain constant velocity. This relative motion forces the inertia ring to shear the silicone fluid, converting mechanical torsional energy into low-grade heat which dissipates through the damper housing. This mechanism provides broadband damping effective across all engine RPM ranges, unlike elastomer dampers tuned to specific frequencies. The silicone fluid within a new viscous damper is approximately 45,000 times thicker than standard motor oil, providing exceptional energy dissipation.

Viscous Damper vs. Elastomer Rubber Damper: Technical Comparison

점성 댐퍼 사양 및 기술 심층 분석

점성 댐퍼의 실리콘 유체는 비뉴턴 유사 소성 거동을 보여주며, 이는 전단 속도가 높을수록 점도가 감소하는 특성으로, 엔지니어들은 댐퍼 설계 시 이를 반드시 고려해야 합니다. 에너지 소산 효율은 P = μ × (Δω)^2 × V 관계식을 따르는데, 여기서 P는 소산된 출력, μ는 유체 동점도, Δω는 하우징과 관성 링 간의 각속도 차이, V는 전단 간격 내 유체 부피를 의미합니다. 이 물리적 관계는 점성 댐퍼가 RPM 범위 전반에서 일관된 성능을 유지하는 이유를 설명합니다. 500+ 마력을 생산하는 고성능 강제 흡입 디젤 엔진에서는 적절한 댐핑 없이 크랭크샤프트가 0.5도 이상의 비틀림 진폭을 경험합니다. 적절히 지정된 점성 댐퍼는 피크 진폭을 0.15도 미만으로 감소시켜 크랭크샤프트의 피로 내구 한계 내로 유지합니다. 점성 유체 댐핑의 자동 조정 특성은 고무 탄성 중합체 설계에서 필요로 하는 주파수별 보정의 필요성을 없앱니다. 고급형 쌍 관성 링 및 이중 챔버 설계는 극한 고출력 응용 분야에서 열 소산을 더욱 향상시켜, 지속적인 전출력 운전 중 유체 열화를 방지하기 위해 다중 챔버에 열 부하를 분산시킵니다.

점성 댐퍼가 탁월한 중장비 적용 분야

• 클래스 8 고속도로 트럭 디젤 엔진 (커민스, 디트로이트, 캐터필러, 볼보, 파카)
• 상선, 예선, 어선용 선박 추진 엔진
• 예비 및 주요 동력원용 발전기 세트 엔진
• 극한 먼지와 열 환경에서 작동하는 광산 및 건설 장비
• 수확기 동안 계절별 신뢰성이 요구되는 농업 기계
• 연속 운전 주기를 가진 철도 및 대중 교통 디젤 엔진 차량

B2B 조달: 도매 구매자가 알아야 할 사항

유통업체 및 차량 조달 관리자에게 점성 댐퍼 공급망 역학을 이해하는 것은 비용 효율적인 재고 관리를 보장합니다. 일반적인 도매 최소 주문 수량은 응용 복잡도에 따라 10~100개 단위이며, 생산 수량에 대한 리드타임은 15~60일입니다. 교차 참조 기능은 필수적입니다. 점성 댐퍼 공급업체는 커민스 (부품 번호 217323, 217322, 211915), 캐터필러 (7C-7323, 4P-4297), 디트로이트 디젤 (23514917, 23514918)을 포함한 주요 엔진 제조업체를 아우르는 포괄적인 OEM 교체 데이터베이스를 유지해야 합니다. 자동차 및 중장비 응용 분야에서는 IATF 16949 및 ISO 9001:2015와 같은 품질 인증이 필수입니다. 공장 직접 도매 가격은 일반적으로 유통업체에게 품질 기준을 유지하면서 30~50%의 마진을 달성합니다. 공급업체 관리 재고 (VMI) 및 재고 균형 협정을 포함한 재고 관리 프로그램은 판매가 느린 응용 분야에 대한 자본 노출을 줄입니다.

품질 보증 및 테스트 기준

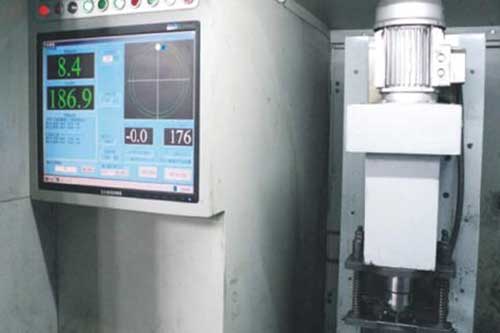

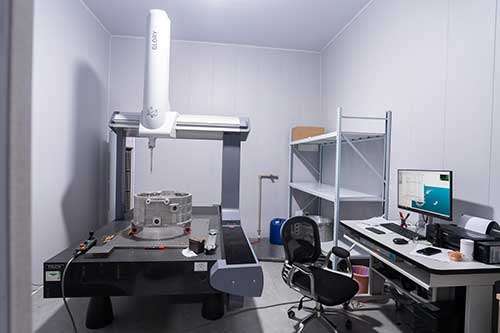

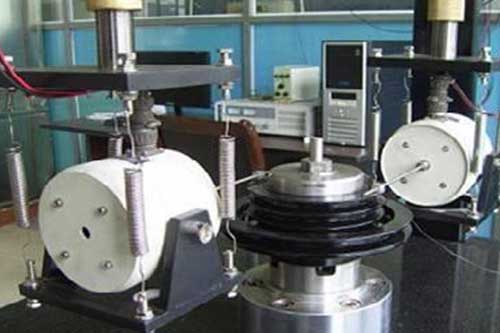

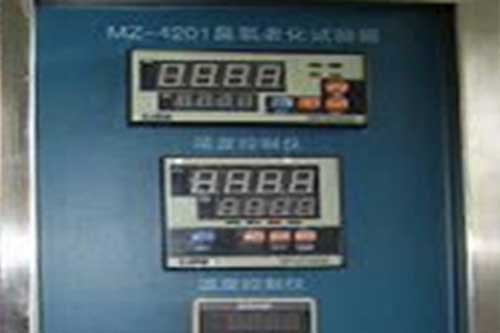

각 점성 댐퍼는 선적 전 ISO 1940 (G6.3 이상)에 따른 동적 균형, 1천만 주기 비틀림 피로 테스트, -40°C에서 150°C까지의 열 순환 테스트, 최대 정격 RPM의 125%에서의 파열 속도 테스트를 포함한 엄격한 검증을 거쳐야 합니다. 품질 관리 시스템에는 중요 매개변수에 대한 통계적 공정 관리 (SPC), 원자재에서 완성 부품까지의 완전한 자재 추적성, 모든 테스트 장비에 대한 측정 시스템 분석 (MSA), 각 제조 공정에 대한 문서화된 공정 잠재효과-고장모드 분석 (PFMEA)이 포함되어야 합니다.

FAQ – 유체 점성 댐퍼 도매 및 기술 질문

출처: SAE J2481 점성 및 탄성중합체 크랭크축 댐퍼 시험; Vibratech TVD 기술 간행물; ISO 1940-1 균형 품질 요구사항; MDPI 실리콘 오일의 온도 의존적 점성 모델 (2021); Fleet Maintenance Data, Technology & Maintenance Council (TMC).
